Комплект программ для хранения и обработки результатов измерения виброакустических параметров.
В новый комплект программ Assistant Tools встроены хорошо известные калькуляторы НТМ для обработки результатов измерений виброакустических параметров по наиболее востребованным методам и стратегиям. Результаты однократных измерений для расчетов выбираются из измерений, сохраненных в архиве ASSISTENT DATA CENTER (DC). Результаты однократных измерений для расчетов можно выбирать указанием интервалов на хронограмме, записанной функцией МОНИТОРИНГ (М) прибора. Если необходимо, указываются также измерения, выполненные для учета фона. При выборе исходных данных для расчета учитываются:
- фактор, который измерялся: шум, инфразвук, общая вибрация, локальная вибрация;
- метод, в рамках которого выполнено измерение: выборка; составляющие интервалы (или операции); составляющие события;
- область нормирования: производство (рабочие места); коммунальная сфера (жилые, общественные здания, территории).
Обработка результатов.
Метод выборки.
Измерения проводятся в нескольких контрольных точках (КТ), выбранных на объекте по определенным требованиям. Объектом может быть помещение, участок территории, граница СЗЗ и т.д. В каждой КТ выполняется несколько прямых однократных измерений нормируемых параметров фактора. Результат для КТ определяется как средне значение эквивалентных уровней фактора и наибольшее значение максимальных уровней по всем измерениям в КТ. Итоговым результатом для объекта являются наибольшие по всем КТ значения эквивалентных и максимальных уровней. Такой алгоритм используют при измерении шума по ГОСТ 23337-14 или МУК 4.3.3722-21, измерении вибрации по МУК 4.3.3786-22, МИ по выборке и др.
Метод интервалов.
Измерения проводятся на нескольких интервалах времени, составляющих интервал оценки (период оценки, опорный интервал). На составляющем интервале воздействия фактора имеет характерный для интервала уровень. На рабочих местах интервал может быть связан с рабочей операцией или рабочей зоной. В коммунальной сфере интервал может быть связан с работой отдельного источника. Это может быть вентиляция, холодильное и другое оборудование, характерное прерывистой генерацией воздействия фактора. Продолжительность интервала определяется временем воздействия характерного для интервала уровня фактора. Распространенный пример метода - стратегия рабочей операции ГОСТ ISO 9612 и созданные на ее основе аттестованные методики и МУК. На первом этапе эквивалентный уровень для интервала определяется как средне значение, а максимальный (пиковый) как наибольшее значение по всем измерениям на интервале. На втором этапе эквивалентный уровень за период оценки определяется, как среднее взвешенное значение эквивалентных уровней на интервалах. Для интервала вес равен отношению его продолжительности к продолжительности периода оценки. Максимальный и пиковый уровни определяются, как наибольшие значения по всем измерениям на всех интервалах.Метод событий.
Измеряются уровни звукового воздействия отдельных событий, например, проездов железнодорожного транспорта. Для уменьшения неопределенности итогового результата события разделяются на категории: пригородные, пассажирские, грузовые и, при необходимости, другие. Для каждой категории измеряется несколько проездов. Последующий расчет включает этапы: 1- расчет среднего уровня воздействия каждой категории; 2- расчет уровня воздействия каждой категории с учетом числа проездов за период оценки; 3- расчет уровня воздействия всех проездов всех категорий и эквивалентных уровней за период оценки. Примеры использования метода есть в ГОСТ 20444-14 для шума транспортных потоков, в ГОСТ 22283-14 для авиашума, МУК 4.3.3786-22 для вибрации, аттестованных МИ по составляющим событиям для шума и вибрации. Пример применения для авиашума есть в библиотеке НТМ.Примеры (В - метод выборки; И - метод интервалов; С - метод событий):
Пример 1В. Измерения шума в жилом помещении или на территории.
Шаг 1 выбор результатов измерений в первой КТ.
В основной таблице DC «Акустика» выбираем выделением однократные измерения в первой КТ (далее КТ-1). После чего в меню, выпадающем по правой кнопке мыши, выбираем «Начать вычисление».
Шаг 2 выбор метода расчета, фактора, нормативов.
В появившемся окне указываем интересующие: тип вычислений «Выборка», диапазон частот «Звук», нормирование «Коммунальный». То, что измерения из таблицы «Акустика», определило варианты выбора.
В появившемся окне указываем интересующие: тип вычислений «Выборка», диапазон частот «Звук», нормирование «Коммунальный». То, что измерения из таблицы «Акустика», определило варианты выбора.
По кнопке Далее появляется окно расчета для КТ-1. Шаг 3. Расчет по первой КТ.
В верхней строке окна указаны параметры расчета «Акустика, Выборка, Звук, Коммунальная». В следующей строке «Скрыть», которая скрывает окно расчета для работы с основной таблицей DC. В окне DC левее кнопки с блокнотом указывается вид расчета и состояние калькулятора: Скрыт, Активен. Для возвращения скрытого окна калькулятора надо нажать кнопку с блокнотом. «Доп. Информация» содержит более подробные данные по выбранным измерениям.
В таблице «Результаты измерений» приведены результаты выбранных однократных измерений в КТ-1 нормируемых параметров как постоянного, так и непостоянного шума. Уровни звукового давления в октавных полосах частот от 31,5 Гц до 8 кГц, эквивалентный уровень звука А (он же уровень звука А* для постоянного шума), максимальные уровни звука А с временными коррекциями S (медленно) и I (импульс). Порядковый номер выбора измерения и его уникальный ID в DC указаны в левом столбце таблицы. Чтобы добавить или удалить один из выбранных результатов, используем кнопки справа от таблицы. В последней строке «Итог по точке» указаны результаты расчета средних значения для эквивалентных уровней и наибольших значений для максимальных уровней по всем измерениям в КТ-1. В средней части окна расположена «Рабочая таблица», где сверху вниз даны:
- сумма примененных поправок. Предусмотренные поправки активируются в правой верхней части окна расчета. (Поправка на фон рассчитывается и применяется, если использована кнопка «Добавить фон» и указаны измерения фоновых уровней, см. ниже).
- Lоц - оценочный уровень, сумма измеренного значения и поправок;
- u - стандартная неопределенность;
- U(1.65) -расширенная неопределенность, односторонний интервал охвата, коэффициент охвата k=1,65 для Р95%;
- Lоц+U(1.65) - верхняя граница интервала охвата.
Другие настройки расчета
- блок «Неопределенность входных данных» для выбора инструментальной (приборной) составляющей стандартной неопределенности. Предусмотрены разные значения неопределенности для корректированных уровней и уровней в полосах частот. Рекомендованные значения приборной (инструментальной) составляющей стандартной неопределенности 0,7 дБ для уровня звука А, 1 дБ для УЗД в октавных полосах частот или другие значения, если они указаны в используемой методике. Предусмотрена составляющая стандартной неопределенности за счет установки микрофона (или ВП для вибрации). Рекомендованное значения 1 дБ или другое значение, если оно указано в используемой методике. В некоторых методиках составляющая за счет установки микрофона или ВП в бюджет неопределенности не входит.
- блок «Выбор L max» для выбора определения максимального уровня в однократном измерении. L max – наибольшее значение текущего уровня за время измерения, зафиксированное прибором. L1% - значение уровня, превышенного в течении 1 % времени измерения;
- блок «Выбор Leq» определяет, как выбрать наибольшее значение эквивалентных уровней между КТ. По оценочному уровню или верхней границе интервала неопределенности. В нормативных документах это не указано, но поскольку с нормативом будет сравниваться верхняя граница интервала неопределенности, такой выбор представляется логичным.
Добавление измерений фона. По кнопке «Добавить фон» на экран возвращается основная таблица DC, в которой выбираем строки с результатами измерения фона. Правой кнопкой вызываем выпадающее меню, в котором выбираем «Продолжить вычисление». В окно расчета добавляется таблица «Результаты измерение фона», содержание которой аналогично таблице «Результаты измерений».
Для каждого параметра определяются средние значения по однократным измерениям фонового уровня, рассчитываются поправки на фон. Поправки для максимальных уровней звука А рассчитываются по фону для эквивалентного уровня звука А. Результат обработки одной КТ может представлять самостоятельный интерес, как расчет результатов часто для встречающегося многократного измерения.
Шаг 4. Добавление результатов других КТ
Шаг 4. Добавление результатов других КТ
По кнопке справа «Добавить точку» открывается основная таблица DC для выбора однократных измерений в следующей КТ. Выбор аналогичен работе с точкой 1. В окне расчета теперь показаны результаты по точке 2. Номер КТ указан справа. Его можно менять, чтобы посмотреть результаты по другим обработанным точкам.
В разделе «Результат по всем точкам» теперь появились значения из разных КТ и номер точки, в которой параметр оказался наибольшим. Как и для первой точки можно активировать предусмотренные поправки, добавить фоновые измерения.
В разделе «Результат по всем точкам» теперь появились значения из разных КТ и номер точки, в которой параметр оказался наибольшим. Как и для первой точки можно активировать предусмотренные поправки, добавить фоновые измерения.
Шаг 5. Сравнение с гигиеническими нормативами
По кнопке «СанПин» выбираются нормативы для сравнения с полученными результатами расчета. Был выбран вариант «коммунальные нормы» поэтому выбираем норматив из предусмотренных в СанПин 1.2.3685-21 для шума в коммунальной сфере.
По кнопке «СанПин» выбираются нормативы для сравнения с полученными результатами расчета. Был выбран вариант «коммунальные нормы» поэтому выбираем норматив из предусмотренных в СанПин 1.2.3685-21 для шума в коммунальной сфере.
После выбора норматива под строчкой со значениями Lоц+U(1,65) появляется строчка с нормативами. Цветом выделены превышения норматива.
Шаг 6. Оформление результатов
По кнопке «Распечатать» результаты расчетов представляются в электронной таблице, откуда их можно скопировать в бланк отчета о результатах исследования. Формируется 3 варианта таблиц разной подробности. Первый. Итоговая таблица, в которой для каждого параметра фактора представлены оценочный уровень, расширенная неопределенность, их сумма, которую сравнивают с нормативом и значения норматива. Второй. Таблицы по отдельным контрольным точкам (интервалам, категориям) содержат оценочные значения для точки (интервала, категории) и их стандартные неопределенности. Третий. Исходные результаты прямых измерений, включая измерения фона. подтверждают получение итоговых значений и могут использоваться при необходимости. Этот порядок используется для всех факторов и методов расчета. Для оценки результатов исследования достаточно итоговой таблицы. Таблицы второго и третьего вариантов при необходимости, могут быть использованы для подтверждения результатов итоговой таблице. Все три типа таблиц сохраняются в одном файле в папке Reports. Название файла автоматически состоит из номера прибора и ID первого взятого в расчет измерения. При желании, название файла можно изменить обычными средствами.
В примере формируются 3 варианта итоговой таблицы в связи с разным набором нормируемых параметров для постоянного шума и непостоянного шума.
Шаг 6. Оформление результатов
По кнопке «Распечатать» результаты расчетов представляются в электронной таблице, откуда их можно скопировать в бланк отчета о результатах исследования. Формируется 3 варианта таблиц разной подробности. Первый. Итоговая таблица, в которой для каждого параметра фактора представлены оценочный уровень, расширенная неопределенность, их сумма, которую сравнивают с нормативом и значения норматива. Второй. Таблицы по отдельным контрольным точкам (интервалам, категориям) содержат оценочные значения для точки (интервала, категории) и их стандартные неопределенности. Третий. Исходные результаты прямых измерений, включая измерения фона. подтверждают получение итоговых значений и могут использоваться при необходимости. Этот порядок используется для всех факторов и методов расчета. Для оценки результатов исследования достаточно итоговой таблицы. Таблицы второго и третьего вариантов при необходимости, могут быть использованы для подтверждения результатов итоговой таблице. Все три типа таблиц сохраняются в одном файле в папке Reports. Название файла автоматически состоит из номера прибора и ID первого взятого в расчет измерения. При желании, название файла можно изменить обычными средствами.
В примере формируются 3 варианта итоговой таблицы в связи с разным набором нормируемых параметров для постоянного шума и непостоянного шума.
Общая, где представлены все параметры.
Для непостоянного шума
Для непостоянного шума
Для постоянного шума
Второй и третий типы таблиц представлены здесь для иллюстрации частично.
Таблицы по точкам
Таблицы по точкам
Таблицы по прямым однократным измерениям
Пример 2В. Инфразвук в жилом помещении и на территории.
Шаг 1 выбор измерений в первой КТ. Проводится аналогично
Шаг 2 выбор метода расчета, фактора, нормативов.
В появившемся окне указываем интересующие: тип вычислений «Выборка», диапазон частот «Инфразвук», нормирование «Коммунальный».
В появившемся окне указываем интересующие: тип вычислений «Выборка», диапазон частот «Инфразвук», нормирование «Коммунальный».
Шаг 3. Расчет по первой КТ.
Окно расчета
Окно расчета
Окно устроено аналогично таблице расчета в КТ для шума. Для инфразвука в расчете учувствуют значения эквивалентных УЗД в октавных полосах частот от 2 Гц до 16 Гц, общий эквивалентный уровень звукового давления инфразвука ZI и максимальное значение текущего значения ZI за время измерения. Добавлены поправки на ЧХ микрофона для низких частот. Значения поправок устанавливаются в основной таблице DC : верхняя строка - настройки – корректировки. По умолчанию установлены типовые поправки для капсюля МК-265.
Шаг 4. Добавление результатов других КТ
Аналогично расчету для шума – «Добавить точку», выбрать в основной таблице результаты для следующей точки, правая кнопка мышки, «Продолжить вычисление».
Аналогично расчету для шума – «Добавить точку», выбрать в основной таблице результаты для следующей точки, правая кнопка мышки, «Продолжить вычисление».
И так далее для всех КТ

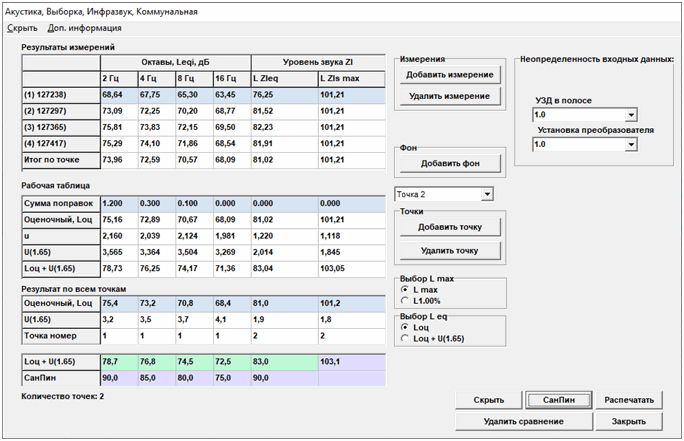

Шаг 5. Сравнение с гигиеническими нормативами
Шаг 5. Сравнение с гигиеническими нормативами
Выбирается одна из двух норм: помещения жилых и общественных зданий или территории, прилегающие к жилым домам.
Сравнивается с полученными результатами
Сравнивается с полученными результатами
Шаг 6. Оформление результатов
Таблицы для оформления протокола с результатами измерений и расчета сохраняются по кнопке «Распечатать». В таблице нет столбца с максимальным общим уровнем звукового давления инфразвука LZImax, поскольку в коммунальной сфере нет такого норматива.
Итоговая таблица
Таблицы для оформления протокола с результатами измерений и расчета сохраняются по кнопке «Распечатать». В таблице нет столбца с максимальным общим уровнем звукового давления инфразвука LZImax, поскольку в коммунальной сфере нет такого норматива.
Итоговая таблица
Результаты для контрольных точек
Результаты прямых однократных измерений
Пример 3В. Вибрация в жилом помещении.
Шаги 1,2 выбор результатов измерений в первой КТ и типа вычисления.
После чего в меню, выпадающем по правой кнопке мыши, выбираем «Начать вычисление». В окне выбора указываем нужный тип вычисления: «Выборка», «Общая», «Коммунальный».
Шаг 3. Расчет по первой КТ.
Окно расчета
Окно расчета
В верхней таблице представлены результаты измерений эквивалентных уровней виброускорения в октавных полосах частот от 2 Гц до 63 Гц, эквивалентного корректированного уровня виброускорения Wm и его максимального значение за время измерения по одной из осей. Выбор оси для просмотра в окне справа от таблицы. Чтобы добавить или удалить один из результатов используем кнопки справа от таблицы. В левой колонке показаны порядковый номер измерения и его уникальный номер в DC. Последняя строка «Итог по точке» - средние значения для эквивалентных уровней и наибольшие для максимальных. В «Рабочей таблице» даны:
- сумма примененных поправок. Поправка на фон рассчитывается и применяется, если после кнопки «Добавить фон» указать измерения фоновых уровней.
- Lоц - оценочный уровень, сумма измеренного значения и поправок;
- u - стандартная неопределенность;
- U(1.65) -расширенная неопределенность, односторонний интервал охвата, коэффициент охвата k=1,65;
- Lоц+U(1.65) - верхняя граница интервала охвата.
- блок «Неопределенность входных данных» для выбора инструментальной (приборной) составляющей стандартной неопределенности. Предусмотрены разные значения неопределенности для корректированных уровней и уровней в полосах частот. Рекомендованные значения приборной (инструментальной) составляющей стандартной неопределенности 1 дБ для корректированного ускорения и ускорения в октавной полосе частот или другие значения, если они указаны в используемой методике. Предусмотрена составляющая стандартной неопределенности за счет установки вибропреобразователя. Рекомендованное значения 1 дБ или другое значение, если оно указано в используемой методике. В некоторых методиках составляющая за счет установки ВП в бюджет неопределенности не входит.
- блок «Выбор L max» для выбора определения максимального уровня в однократном измерении. L max – наибольшее значение текущего уровня за время измерения, зафиксированное прибором. L1% - значение уровня, превышенного в течении 1 % времени измерения; Для вибрации неактивен.
- блок «Выбор Leq» определяет, как выбрать наибольшее значение эквивалентных уровней между КТ. По оценочному уровню или верхней границе интервала неопределенности.
Шаг 4. Добавление результатов других КТ
Если это необходимо, расчет для измерений в других контрольных точках выполняется аналогично описанию Примера 1. Аналогично в результат по всем точкам будут отобраны максимальные значения из всех точек.
Шаг 5. Сравнение с гигиеническими нормативами
По кнопке «СанПин» выбираются нормативы для сравнения с полученными результатами расчета. Был выбран вариант «коммунальные нормы» поэтому выбираем норматив из предусмотренных в СанПин 1.2.3685-21 для вибрации в коммунальной сфере.
Если это необходимо, расчет для измерений в других контрольных точках выполняется аналогично описанию Примера 1. Аналогично в результат по всем точкам будут отобраны максимальные значения из всех точек.
Шаг 5. Сравнение с гигиеническими нормативами
По кнопке «СанПин» выбираются нормативы для сравнения с полученными результатами расчета. Был выбран вариант «коммунальные нормы» поэтому выбираем норматив из предусмотренных в СанПин 1.2.3685-21 для вибрации в коммунальной сфере.
Если изменение корректированного уровня за время наблюдения больше 6 дБ, указываем непостоянную вибрацию.
В последней таблице появляется строка с выбранными нормами. Результат сравнения указывается цветом: зеленый – соответствие норме, красный – несоответствие.
Таблицы разной подробности для оформления протокола с результатами измерений и расчета сохраняются по кнопке «Распечатать».
Итоговая таблица для постоянной вибрации
Таблицы разной подробности для оформления протокола с результатами измерений и расчета сохраняются по кнопке «Распечатать».
Итоговая таблица для постоянной вибрации
Для непостоянной вибрации
Таблица для результата по КТ
Таблица результатов прямых однократных измерений
Пример 1И. Шум на рабочем месте за смену. Интервал=операции.
Шаг 1 выбор измерений для первой рабочей операции.
Шаг 2 выбор метода расчета, фактора, нормативов.
Шаг 3. Расчет по первой операции.
Окно расчета
Окно расчета
В окно расчета по интервалам необходимо ввести сведения о продолжительности операции в правой части окна. Одно число - она известна точно, вклада в неопределенность результата не вносит. Два числа, как в примере, – это границы, в которых лежит продолжительность операции. За продолжительность принимается среднее значение границ, в бюджет неопределенности включается вклад неточного знания продолжительности операции. Три и более значений рассматривается как выборка прямых измерений продолжительности с последующим расчетом по ГОСТ ISO 9612.
Для измерений на рабочих местах неопределенность пикового уровня звука по выбору может рассчитываться, как это указано в ГОСТ 12.1.003 и новых МУК для рабочих местах или стандартным образом, как корень из квадратов приборной составляющей и СКО среднего значения.
В верхней таблице результаты прямых измерений уровней звука А: эквивалентного; максимальных с коррекциями медленно и импульс; пикового уровня звука С. Средние значения эквивалентных уровней, наибольшие значения максимальных и пиковых уровней операции 1.
В следующей таблице результаты по операции, приведенные к 8-ми часам, стандартная и расширенная неопределенности результатов измерений операции. Верхняя граница одностороннего интервала охвата для расширенной неопределенности Р=96%, k=1,65.
В последней строчке верхняя граница одностороннего интервала охвата для нормируемых параметров при расширенной неопределенности Р=95%, k=1,65 по всем операциям.
Для измерений на рабочих местах неопределенность пикового уровня звука по выбору может рассчитываться, как это указано в ГОСТ 12.1.003 и новых МУК для рабочих местах или стандартным образом, как корень из квадратов приборной составляющей и СКО среднего значения.
В верхней таблице результаты прямых измерений уровней звука А: эквивалентного; максимальных с коррекциями медленно и импульс; пикового уровня звука С. Средние значения эквивалентных уровней, наибольшие значения максимальных и пиковых уровней операции 1.
В следующей таблице результаты по операции, приведенные к 8-ми часам, стандартная и расширенная неопределенности результатов измерений операции. Верхняя граница одностороннего интервала охвата для расширенной неопределенности Р=96%, k=1,65.
В последней строчке верхняя граница одностороннего интервала охвата для нормируемых параметров при расширенной неопределенности Р=95%, k=1,65 по всем операциям.
Шаг 4. Добавление результатов других операций
Выполняется после кнопки «Добавить интервал» из измерений в главной таблице DC.
Выполняется после кнопки «Добавить интервал» из измерений в главной таблице DC.
Шаг 5. Сравнение с гигиеническими нормативами
По кнопке «Сравнить» в последнюю таблицу добавляется строка с гигиеническими нормативами, цвет строки результатов зависит превышения норматива.
По кнопке «Сравнить» в последнюю таблицу добавляется строка с гигиеническими нормативами, цвет строки результатов зависит превышения норматива.
Гигиенические нормативы установлены для номинальной 8-ми часовой рабочей смены. В окне «Период оценки» должно стоять 8 часов.
Таблицы для оформления протокола с результатами измерений и расчета сохраняются по кнопке «Распечатать».
Итоговая таблица
Таблицы для оформления протокола с результатами измерений и расчета сохраняются по кнопке «Распечатать».
Итоговая таблица
Таблицы по операциям
Результаты прямых измерений
Результаты прямых измерений
Пример 2И. Шум в квартире от работы внешнего блока кондиционера.
Составляющими интервалами являются промежутки 1 - работы вентилятора и компрессора кондиционера, 2 - работы только вентилятора кондиционера и 3 - вентилятор и компрессор не работают. Несколько прямых измерений проведены для каждого из этих интервалов. Шум на интервале выключенных вентилятора и компрессора является остаточным для шума кондиционера. Периодом оценки, в зависимости от задания, является дневное или ночное время суток
Шаги 1,2 выбор измерений для интервала 1 и типа вычисления.
Выполняется аналогично рассмотренным примерам.
Таблица расчета. В качестве продолжительности надо указать суммарное время интервала 1 за период оценки. В примере период оценки 8 часов, суммарное время интервала 1 180 минут.
Поскольку интерес представляет не общий шум, а шум кондиционера, указываем измерения фонового (остаточного) шума. Кнопка «Добавить фон». Время действие тоже интервал 1.
Далее выбираем измерения на интервале 2 и измерения фона. Продолжительность интервала 2 150 минут.
Шаг 4 Сравнение с нормативом.
Гигиенические нормативы установлены для ночного или дневного времени суток. Для сравнения с нормативом в окне «Период оценки» должна стоять продолжительность дневного или ночного времени суток, в зависимости от целей измерения.
Гигиенические нормативы установлены для ночного или дневного времени суток. Для сравнения с нормативом в окне «Период оценки» должна стоять продолжительность дневного или ночного времени суток, в зависимости от целей измерения.
Шаг 5. Оформление результатов
Таблицы для оформления протокола
Итоговая
Таблицы для оформления протокола
Итоговая
Результаты для интервалов, для примера интервал 1
Результаты однократных измерений
Результаты измерений фона
Пример 3И. Обработка результатов измерений общей вибрации на рабочем месте.
Шаг 1,2 выбор измерений первой операции, способа расчета и типа норматива.
Шаг 3. Расчет для первой рабочей операции.
Шаг 4. Добавление результатов следующей операции.
Шаг 5. Сравнение с гигиеническими нормативами.
Шаг 6. Оформление результатов
Таблицы для оформления протокола
Таблицы для оформления протокола
Итоговая
Результаты по интервалам, для примера интервал 1
Результаты по интервалам, для примера интервал 1
Результаты прямых измерений
Пример 4И. Обработка результатов измерений локальной вибрации на рабочем месте.
Шаг 1,2 выбор измерений первой операции, способа расчета и типа норматива.
Шаг 3. Расчет для первой рабочей операции.
Шаг 4. Добавление результатов следующих операции и расчеты.
Шаг 5. Сравнение с гигиеническими нормативами.
Шаг 6. Оформление результатов.
Таблицы для оформления протокола
Итоговая
Таблицы для оформления протокола
Итоговая
Результаты по операциям, приведена одна из сформированных таблиц, интервал 1.
Результаты однократных измерений. Приведена одна из сформированных таблиц, интервал 1.
Пример 1С. Обработка результатов измерений шума железнодорожного транспорта, проведенных методом составляющих событий.
Шаг 1,2 выбор измерений первой категории, способа расчета и типа норматива.
Проводится аналогично остальным в основной таблице DC.
Шаг 3. Расчет первой категории.
Для категории указывают ее название (необязательно) и число событий этой категории за период оценки (обязательно) , в данном примере «Грузовой», 3 события, 8 ночных часов
Шаг 4. Добавление результатов других категорий.
Категория 2, Пассажирский, 16 событий
Шаг 4. Добавление результатов других категорий.
Категория 2, Пассажирский, 16 событий
Категория 3, пригородный, 40 событий
Шаг 5. Сравнение с гигиеническими нормативами
После выбора результатов для всех категорий сравниваем с СанПин, как в других примерах.
После выбора результатов для всех категорий сравниваем с СанПин, как в других примерах.
Шаг 6. Оформление отчетных результатов исследования.
Итоговая таблица надо по всем событиям
Итоговая таблица надо по всем событиям
Для непостоянного шума
Таблица результатов для отдельных категорий, пример для категории 1.
Результаты прямых однократных измерений, пример для категории 1.
Пример 2С. Обработка результатов измерений вибрации в жилом помещении. Определяется уровень вибрации от проездов трамваев.
Шаг 1,2 выбор измерений первой категории, метода расчета, фактора, нормативов.
Шаг 3. Расчет по первой категории.
Аналогично предыдущим примерам устанавливаются параметры для расчета неопределенности результата.
Для расчета конкретного сценария надо ввести период оценки, в примере 16 дневных часов и число событий за период оценки проходящих трамваев 68.
Шаг 4. При необходимости можно добавить результаты измерений других категорий.
Шаг 5. Сравнение с гигиеническими нормативами.
Для расчета конкретного сценария надо ввести период оценки, в примере 16 дневных часов и число событий за период оценки проходящих трамваев 68.
Шаг 4. При необходимости можно добавить результаты измерений других категорий.
Шаг 5. Сравнение с гигиеническими нормативами.
Шаг 6. Оформление результатов.
Таблицы для оформления протокола
Итоговая
Таблицы для оформления протокола
Итоговая
Для непостоянной вибрации
Таблица результатов по категориям
Таблица результатов по однократным измерениям
